一、系統概述。

電機、風機、泵類等旋轉設備的運行狀態的監測是設備管理工作的關鍵。為此，澤沃電子采用物聯網技術、嵌入式技術、振動傳感技術、溫度傳感技術、低功耗技術等研發了智能化的旋轉設備狀態檢測系統，

系統由傳感器、采集儀和監控軟件系統、手機APP四個部分組成。系統通過實時檢測設備的溫度和振動，實時監視旋轉設備運行狀態，協助設備管理人員掌握設備運行數據，及時發現隱患和故障，實現預短性維修，從而幫助企業全面提升設備的管理水平。

二、系統架構。

系統由傳感器、采集儀、監控系統和手機APP四部分組成。

三、應用場景。

煤礦、化工、冶金、發電、建材、汽車、機械制造、軍工和科研教學等諸多領域的電機、減速機風機、發電機、空壓機、離心機、水泵等旋轉設備振動和溫度的在線測量。

四、智能傳感器技術性能及選型

１、ZWMSA系列振動傳感器

五、產品尺寸

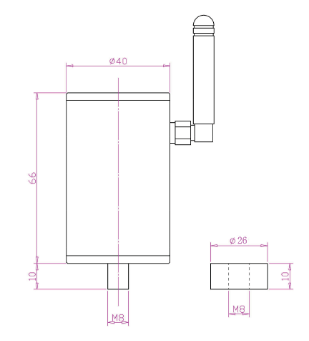

1：外置天線

外徑：∮40mm

高度：76mm=66mm(殼體)+10mm(螺柱或磁體)

2：內置天線

外徑：∮43mm

高度：92mm=82mm(殼體)+10mm(螺柱或磁體)

五、產品安裝

１、從包裝箱中取出傳感器，

無線的：連接天線并擰緊，將傳感器的天線朝上。

有線的：將電源和通訊線正確連接。

２、讀取標識：

無線的：讀取傳感器ID號標識，每一個傳感器都有一個唯一的ID號.

485的：通訊485通訊讀取設備地址。

３、配置：

無線的：將ID號配置到智能無線采集儀中。

485的：將設備地址配置到監控系統。

４、將傳感器固定在需要測量的位置。

磁吸的：將傳感器直接吸附在設備的振動測量位置。

螺栓的：將傳感器底部的∮８×10mm的螺栓擰緊在設備的振動測量位置。

六、引用標準

 GB/T 29531-2013《泵的振動測量與評價方法》

 GB 4832-1984《大電機振動測定方法》

 GB/T 10068.2-1988《旋轉電機振動測定方法及限值 振動限值》

 GB14711-93《中小型旋轉電機安全通用要求》

 GB/T 33904-2017《工業物聯網儀表服務協議》

 GB/T 34072-2017《物聯網溫度變送器規范》

七、其它

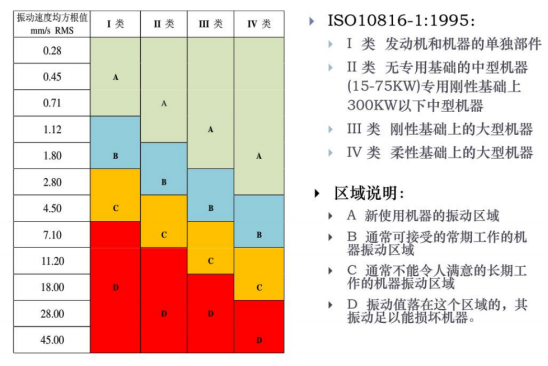

1、在10～1000Hz的頻段內，振動速度均方根值相同的振動，被認為具有相同的烈度，為使不同的旋轉機械使用同一烈度標準進行評定，本標準根據機器的尺寸及功能（振動體質量、尺寸、機械的輸出功率等）、機器——支承系統的剛性等將旋轉機械分為如下4類

標準：GB3215-82

4.4.1 泵工作期間，軸承最高溫度不超過80

標準：JB/T5294-91

3.2.9.2 軸承溫升不得超過環境溫度40，最高溫度不得超過80

常用振動 - 烈度對照表(um -- mm/s)

烈度 -- 振動對照表  (mm/s -- um)
